RFID手持終端

RFID高頻天線技術深度拆解:定義、功能與場景化應用

發布時間:2025-05-07 10:22:22 | 瀏覽次數:
在RFID系統(無線射頻識別系統)中,天線作為讀寫器與電子標簽之間的“橋梁”,直接影響數據傳輸的穩定性與效率。尤其在高頻(13.56MHz)場景下,天線需兼顧信號覆蓋范圍、方向性及抗干擾能力,以適應圖書館、醫療、零售等復雜環境。本文將從基礎原理出發,結合上海營信等企業的技術實踐,解析RFID高頻天線如何通過電磁交互實現精準識別,助力企業優化系統選型與部署。
一、RFID高頻天線的定義與核心功能
1. 定義與分類

RFID天線是發射和接收射頻信號的裝置,通過電磁場與電子標簽內的天線耦合,實現能量傳輸與數據交互。按頻率劃分,天線可分為低頻(LF)、高頻(HF,13.56MHz)、超高頻(UHF)三類。高頻天線因頻率穩定、抗金屬干擾能力強,成為圖書管理、票據防偽、醫療耗材追蹤等領域的首選。

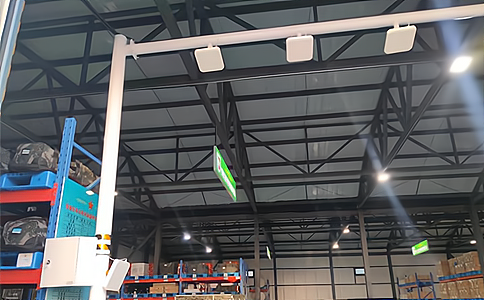

RFID天線技術應用于倉儲管理

RFID天線技術應用于倉儲管理

2. 核心功能
能量耦合:借助交變電磁場激活無源標簽芯片,實現對其供電。
數據傳輸:將讀寫器指令編碼為射頻信號,再接收標簽回傳的數據。
方向性控制:優化天線設計以控制信號覆蓋范圍,防止誤讀或漏讀。
二、RFID高頻天線的工作原理
高頻天線的工作基于電感耦合原理,具體流程如下:
1. 讀寫器發射信號:讀寫器通過天線產生13.56MHz的交變電磁場,場強隨距離衰減;
2.標簽激活與響應:標簽天線處于電磁場中時,借助電磁感應形成感應電流,促使芯片運行,并反向調制載波信號,使存儲數據回傳至讀寫器。
3. 數據解析與傳輸:讀寫器接收到調制信號后完成解碼,再將得到的數據輸送至后臺系統,像圖書管理系統、庫存數據庫等。
關鍵技術參數:
工作頻率:13.56MHz(國際標準,抗金屬干擾優于超高頻);
阻抗匹配:需與讀寫器端口(通常為50Ω)調諧,確保信號無反射損耗;
增益與波束寬度:增益決定信號強度,波束寬度影響覆蓋范圍(上海營信HA1026調諧板支持寬窄波束切換)。
三、RFID高頻天線的類型與方向性
1. 常見類型
圓極化天線:信號以螺旋形式傳播,適用于標簽方向隨機的場景(如圖書館書架);
線極化天線:信號沿固定方向傳播,適用于標簽位置固定的場景(如檔案柜層架);
定制化天線:上海營信HA1026調諧板,支持根據現場環境調整尺寸、頻率及輻射方向,適配不同安裝空間。
2. 方向性影響
天線方向性決定了信號覆蓋的集中程度:
全向天線:360度均勻輻射,適用于開放空間(如零售無人售貨柜);
定向天線:聚焦信號于特定方向,適合通道式布局,例如物流分揀口等場景。
四、上海營信高頻天線調諧板HA1026的實踐應用
上海營信的HA1026高頻天線調諧板針對高頻13.56MHz場景設計,具備以下優勢:

1. 靈活調諧:通過匹配電路調整天線參數,適配金屬貨架、密集書架等復雜環境;

RFID天線多場景應用

RFID天線多場景應用

2. 多場景適配:
圖書館智能書架:圓極化天線確保多角度標簽穩定讀取;
醫療高值耗材柜:定向天線避免相鄰柜體誤讀;
珠寶管理:定制尺寸天線嵌入展示柜,實現無感盤點。
結語
RFID高頻天線作為連接讀寫器與電子標簽的核心組件,其性能直接影響系統識讀率與穩定性。從圖書館到醫療,從零售到物流,不同場景對天線的頻率、方向性、尺寸提出了差異化需求。上海營信等企業通過定制化調諧技術,為高頻天線賦予了更強的環境適應能力,助力企業破解金屬干擾、密集部署等難題。隨著物聯網應用場景的深化,高頻天線技術將進一步向小型化、低功耗、高精度方向發展,成為企業實現資產數字化、流程智能化的關鍵支撐。
